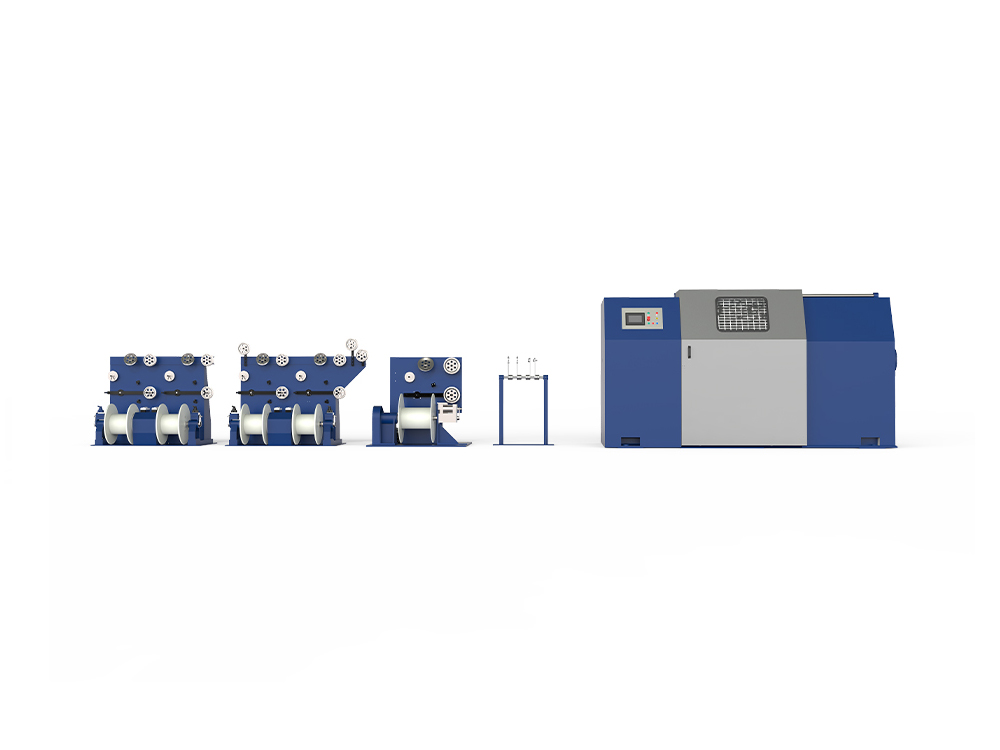

1、Sopeutuva langan halkaisijaalue: 1-3mm
2, nopeus: max 1200 rpm
3, Jakoväli: 70-140 mm
4, jännitystarkkuus: ±5 %
5、Metterin laskentatarkkuus: ±0,5 %
1、Sopeutuva langan halkaisijaalue: 1-3mm
2, nopeus: max 1200 rpm
3, Jakoväli: 70-140 mm
4, jännitystarkkuus: ±5 %
5、Metterin laskentatarkkuus: ±0,5 %
A fyysinen vaahtoeristys tuotantolinja on suunniteltu kaapeleille, joissa signaalin eheys ja alhainen dielektrinen häviö ovat kriittisiä vaatimuksia. Toisin kuin kemiallinen vaahdotus, fysikaalinen vaahdotus ruiskuttaa inerttiä kaasua – tyypillisesti typ...
READ MOREKaapelin vastaanotto ja maksaminen viittaavat kahteen vastakkaiseen käämitystoimintoon, jotka siirtävät johtimen tai valmiin kaapelin päälle ja pois keloilta, keloilta ja rummuilta koko tuotantolinjalla. Pay-off kelaa materiaalin lähdekelalta ja syöttää sen seuraavaan...
READ MOREKaapelien valmistusprosessi on a monivaiheinen teollinen työnkulku joka muuttaa raakakupari- tai alumiinijohtimet valmiiksi, eristettyiksi lankatuotteiksi, jotka ovat valmiita sähkö-, data- tai mekaanisiin sovelluksiin. Langan vetämisestä ja kerrauksesta eristeen...
READ MORE
Single Twist -kaapelointikone on avainlaite, joka on erityisesti suunniteltu LAN-kaapelien tuotantoon. Sitä käytetään ensisijaisesti neljän kierretyn parin kokonaiskiertämiseen erityisvaatimusten m...
See Details
Pair Twisting Machine with Backtwist on tärkeä laite, joka on erityisesti suunniteltu LAN-kaapelin tuotantoon. Sitä käytetään ensisijaisesti kahden eristetyn ydinjohtimen kiertämiseen erityisvaatim...
See Details
Kaapelointikone Backtwistillä soveltuu erilaisten kaapelityyppien kaapelointiin, mukaan lukien virtakaapelit, taipuisat kaapelit, ohjauskaapelit ja merikaapelit. Monisäikeisen kaapeloinnin kiertymi...
See DetailsMikä on toimintaperiaate Double Twist -kaapelointikone ?
Double Twist -toimintaperiaate
1. Kaksikerroksinen kierrerakenne: Koneessa on kaksi synkronisesti toimivaa kiertojärjestelmää. Kutakin johdinta kierretään ensin eteenpäin, sitten kierretään toisen kerran samaan tai vastakkaiseen suuntaan, jolloin saavutetaan "esikierre-kaksoiskierto" -komposiittirakenne.
2. Ristikierteen suunta parantaa sähköistä suorituskykyä: Ensimmäisen kierteen (S-twist) ja toisen kierteen (Z-kierre) vuorotteleva järjestely tekee johtimien välisestä vuorovaikutuksesta tasaisemman, mikä vähentää signaalin ylikuulumista ja parantaa vetolujuutta.
3. Erittäin tarkka jännityksen ja nousun säätö: jännitystä (±5 %) ja nousua (70-140 mm) valvotaan reaaliajassa PLC:llä ja servomoottorilla, jotta varmistetaan johdonmukainen kiertyminen jokaisessa sydämessä, mikä takaa kaapelin mekaanisen ja sähköisen johdonmukaisuuden.
4. Mukautuva useisiin johtojen halkaisijoihin: Suunniteltu kattamaan 1–3 mm:n johtojen halkaisijat, ja se voi suorittaa kaksinkertaisen kiertämisen hienosta paksuun ytimeen yhdellä kertaa, mikä täyttää Cat5e-, Cat6- ja jopa nopeampien kaapelien tarpeet.
| Avainkohta | Kuvaus |
| Kaksivaiheinen kierto | Kone sisältää kaksi synkronoitua kierrejärjestelmää: ensimmäinen suorittaa alustavan (esikierretyksen) jokaiselle johtimelle ja toinen suorittaa toisen kierteen samalle säikeelle, jolloin saadaan "yksikierroskaksoiskierto" -rakenne. |
| Poikkisuuntainen (S-Z) Twist | Ensimmäinen kierre (S-suunta) ja toinen kierre (Z-suunta) on limitetty, mikä parantaa signaalin tasaisuutta, vähentää ylikuulumista ja parantaa mekaanista lujuutta. |
| Tarkka jännityksen ja nousun hallinta | PLC- ja servomoottorit valvovat jatkuvasti jännitystä (±5 %) ja nousua (70–140 mm) varmistaakseen tasaisen vääntömomentin jokaiselle johtimelle. |
| Leveän langan halkaisijan yhteensopivuus | Suunniteltu 1–3 mm:n johtojen halkaisijalle, mikä mahdollistaa yhden asennuksen käsittelemään sekä hienoja että karkeita johtimia Cat5e-, Cat6- ja nopeampiin kaapeleihin. |
Kuinka paljon Double Twist -kaapelointikone parantaa tuotannon tehokkuutta verrattuna perinteiseen kertauskoneeseen?
Tuotannon tehokkuuden parantaminen
1. Kapasiteetin vertailu: Kaksinkertainen kierrekone voi saavuttaa kaapelointinopeuden 120-170 m/min (perustuen 100 mm:n jakoon), kun taas perinteinen yksikertainen kiertokone saavuttaa vain 45-60 m/min, mikä tarkoittaa noin 2-3-kertaista tehokkuuden lisäystä.
2. Tuottavuuden kasvu: Verrattuna perinteisiin putkimaisiin kertauskoneisiin, kaksoiskierrätyskone voi lisätä tuotannon tehokkuutta 4,5-kertaisesti ja suorittaa useamman säikeen keruun samassa ajassa.
3. Nopean toiminnan luotettavuus: Hyödyntämällä kaksimoottorista synkronista vetoa ja servoohjausta, se ylläpitää nopeuden ja jännityksen synkronointia, välttäen nopeuden vaihteluiden aiheuttamia laatuvaihteluita ja saavuttaa korkealaatuisen tuloksen suurilla nopeuksilla.
4. Energiansäästö ja tilan edut: Tehokas mekaaninen rakenne vähentää virrankulutusta, ja laitteet vievät vain noin 10 000 m², mikä sopii keskisuurten ja suurten tuotantolinjojen tilan sijoitteluun parantaen entisestään kapasiteetin kokonaiskäyttöä.
| Vertailumetriikka | Perinteinen Stranding Machine | Double-Twist-kaapelointikone |
| Vääntötehokkuus | Yksivaiheinen kiertäminen, rajoitettu teho | Kaksivaiheinen kierto yhdellä kierrolla, molemmat kierrokset synkronoituina |
| Kokonaiskapasiteetin kerroin | Perinteisten putkityyppisten kertauskoneiden peruskapasiteetti | Kapasiteetti kasvoi 4,5× double-twist-tekniikalla |
| Suurin nopeus | -600-800 rpm (yksi kierros) | Jopa 1500 rpm (kaksoiskierto) |
| Kierteet minuutissa | -600 tpm | Jopa 1 200 tpm (enintään 1 700 tpm) |
Voiko Double Twist -kaapelointikone ketjuttaa monisäikeisiä kaapeleita samanaikaisesti?
1. Useiden johtimien samanaikainen syöttö: Kone on varustettu monikanavaisella syöttöjärjestelmällä, joka pystyy syöttämään samanaikaisesti 6-12 johtimia, jolloin saadaan aikaan useiden johtimien samanaikainen kaksinkertainen kiertäminen yhdessä syötössä.
2. Double Twisting -tekniikan moniytiminen sopeutettavuus: Kaksoiskiertokoneen kierrejärjestelmä voi suorittaa kaksikerroksisen kierteen jokaiselle johtimelle erikseen ja sitten suorittaa yleisen kiertämisen samalla ydinlangalla varmistaen, että moniytimisen kaapelin jokaisella ytimellä on sama kierre ja jännitys.
3. Sovellettavissa korkean suorituskyvyn verkkokaapeleihin: Tätä tekniikkaa on käytetty laajalti Cat5e-, Cat6- ja nopeammissa teollisuusautomaation ohjauskaapeleissa, ja se täyttää moniydintuotteiden vaatimukset erittäin korkealla signaalin eheydellä ja mekaanisella lujuudella.
4. Joustavat räätälöintiominaisuudet: Ohjelmistoparametrien säädön avulla se voi vaihtaa nopeasti eri ytimien lukumäärän, langan halkaisijan ja kierrevaatimusten mukaan, jolloin saavutetaan "yksi kone useaan käyttöön" ja laiteinvestointi- ja virheenkorjauskustannukset pienenevät merkittävästi.
| Ominaisuus | Kuvaus |
| Monijohtiminen synkroninen syöttö | Varustettu monikaistaisilla syöttökanavilla, jotka mahdollistavat 6–12 johtimen samanaikaisen liittämisen monisydämiseen kiertämiseen. |
| Moniytiminen Double-Twist-ominaisuus | 1 600 mm:n moniytiminen kaksisäikeinen niputuskone pystyy käsittelemään ≥0,12 mm:n johtoja ja kiertämään kaikki ytimet yhdellä kertaa. |
| Erittäin tarkka jännityksen ja kierteen hallinta | Käyttää magneettisia hiukkasia tai mekaanisia jousijännityslaitteita ja valittavia kiertymissuuntia pitämään jännityksen ja kierteen yhtenäisenä kaikissa ytimissä samanaikaisen käsittelyn aikana. |
| Sopii huippuluokan LAN- ja teollisuuskaapeleille | Käytetään laajasti Cat5e-, Cat6- ja teollisuusautomaation ohjauskaapeleissa, jotka täyttävät tiukat signaalit - eheys ja mekaaninen - vahvuusvaatimukset. |
Usein kysytyt kysymykset (FAQ)
Q1: Mitkä ovat DoubleTwist-kaapelointikoneen energiankulutus ja energiansäästövaikutukset?
V: Perinteisiin kertauskoneisiin verrattuna kaksinkertainen kierrerakenne vähentää merkittävästi energiankulutusta ja käyttökustannuksia.
Q2: Mitkä teollisuudenalat sopivat parhaiten DoubleTwist-kaapelointikoneen käyttöön?
V: Soveltuu tuotteille, jotka vaativat korkealaatuista monisäikeistä ketjutusta, kuten virtakaapeleita, optisia tietoliikennekaapeleita, ilmailu- ja avaruusteollisuuden erittäin lujia teräsköysiä ja autojen johtosarjoja.
Q3: Mitkä ovat Zhangjiagang Dachen Machineryn tärkeimmät kilpailuedut?
V: Perustettu vuonna 1997, ja sen T&K-historia ja vuotuinen tuotantoarvo ylittää 50 miljoonaa RMB; yritys on kansallinen korkean teknologian yritys, jolla on ISO9001:2008 laatujärjestelmän sertifiointi; vanhemmat insinöörit muodostavat yli 20 % T&K-tiimistä, mikä mahdollistaa koko prosessin itsensä kehittämisen mekaanisesta rakenteesta sähköjärjestelmään.
Q4: Voiko Dachen Machinery tarjota räätälöityjä ei-standardin mukaisia kaapelin tuotantolaitteita?
V: Yritys keskittyy "koko prosessin itsekehitykseen mekaanisesta rakenteesta sähköjärjestelmään", mikä mahdollistaa nopean toimituksen ja räätälöityjen, asiakkaiden tarpeisiin räätälöityjen, epätyypillisten palvelujen tarjoamisen.
