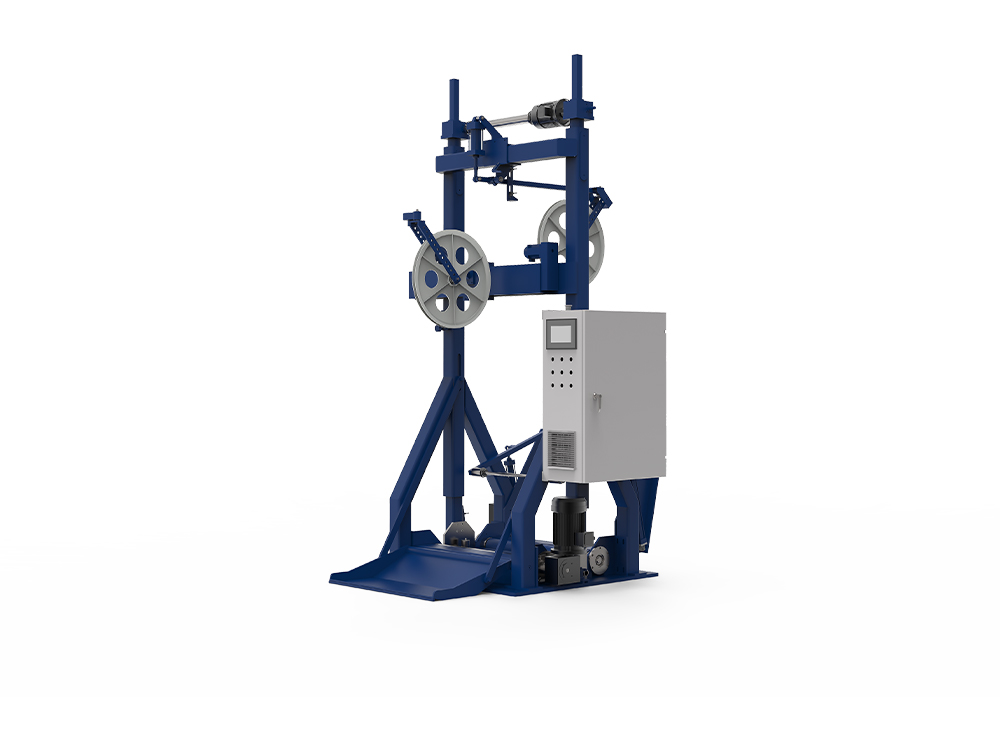

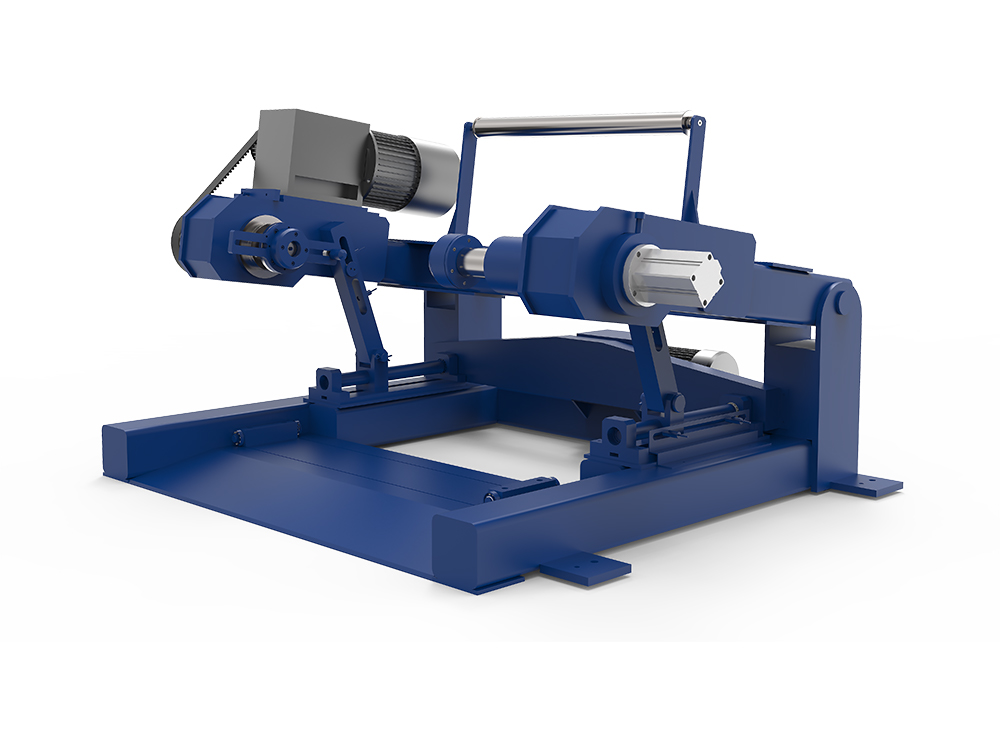

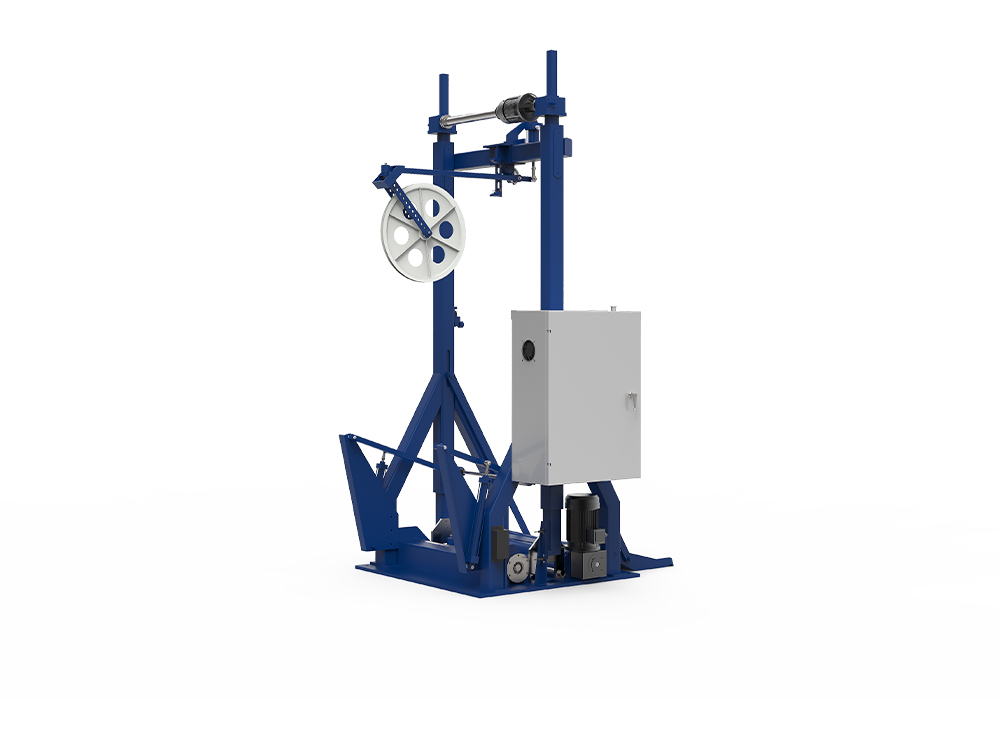

Kaapelin maksu- ja vastaanottokone

Mitkä ovat tärkeimmät rakenneosat a Kaapelin maksu- ja vastaanottokone ?

Kaapelin maksu- ja vastaanottokoneen ydinrakenneosat:

1. Erittäin luja täysteräsrunko ja -jalusta: Taivutettujen ja hitsattujen täysteräslevyjen ja suorakaiteen muotoisten teräsputkien yhdistelmää hyödyntäen runko läpikäy ikääntymiskäsittelyn jäykkyyden ja kestävyyden varmistamiseksi.

Pohjassa on vahvistettu pohjalevy, jossa on liukastumista estävät pehmusteet, jotka kestävät tehokkaasti iskuja ja tärinää käytön aikana.

2. Teho- ja voimansiirtojärjestelmä: Pääkäyttö käyttää suljetun silmukan AC-moottorin ohjausta taajuusmuuttajan nopeudensäädöllä, mikä saavuttaa dynaamisen jännityksen säädön välillä 10-500N.

Vaihteistossa käytetään erittäin tarkkaa vaihteistoa tai karkaistua vaihteistoa, mikä tarjoaa korkean vääntömomentin ja hiljaisen rummun pyörimisen.

3. Jännityksen ohjaus- ja mittausyksikkö: Suljetun silmukan jännitysanturia ja PLC-ohjausta käyttämällä se saavuttaa reaaliaikaisen jännityksen seurannan ja automaattisen kompensoinnin, mikä varmistaa tasaisen käämityksen ja vakaan jännityksen.

Tukee kelojen kokoa ϕ500-ϕ1250mm, yhteensopiva kuparin, alumiinin ja komposiittijohdinmateriaalien kanssa.

4. Rumpu ja kelausmekanismi
Kaksoisrumpurakenne, joka on varustettu akselittomalla avautumis- ja sulkeutumisurarakenteella, mahdollistaa rummun lastauksen ja purkamisen ilman nosturia.

Automaattinen rummun lataus-/purkumekanismi yhdessä PLC:n kanssa mahdollistaa 24 tunnin jatkuvan toiminnan, mikä vähentää merkittävästi kelausaikaa.

5. Ohjauskaappi ja käyttöliittymä
Siemens/Danfoss-taajuusmuuttajien ja kosketusnäytön avulla se tukee parametrien asetusta, vikanäyttöä ja kaukovalvontaa.

Kuinka nopeat ja automaattiset kelaustoiminnot saavutetaan?

Toteutuspolku nopeille ja automaattisille kelaustoiminnoille

1. Akseliton avaus- ja sulkemisura ja kaksoisrummun poikkiasetelma
Akseliton avautumis- ja sulkemisurarakenne yhdistettynä kaksoisrumpujen poikkisijoitteluun mahdollistaa nopean liukumisen tynnyreistä sisään ja ulos ilman lisänostolaitteita.

2. Automaattinen rummun lataus- ja purkumekanismi
Hydraulisen tai pneumaattisen nostoalustan ja paikannusohjainkiskojen avulla mekanismi saavuttaa rumpujen automaattisen tarttumisen, asennon ja lukituksen, mikä suorittaa "yhdellä napsautuksella tapahtuvan kelausvaihdon".

Tämä laite on täysin integroitu PLC:hen, joka kalibroi jännitysparametrit automaattisesti rullan vaihdon jälkeen varmistaakseen, että seuraava rulla siirtyy välittömästi vakaaseen tuotantotilaan.

3. PLC:n ja suljetun silmukan ohjauksen yhteiskäyttö
PLC antaa rullanvaihtokomennon. Järjestelmä lopettaa kelauksen automaattisesti, vaihtaa taajuusmuuttajaa, kalibroi kireyden ja käynnistää uuden telan.

Valvomalla rullan asentoanturia reaaliajassa, varmistetaan tarkka kohdistus telan vaihtoprosessin aikana, jolloin vältetään virheiden aiheuttamat jännityksen vaihtelut.

4. Esimerkki rullan vaihtoajan eduista
Yllä olevan automaatioratkaisun käyttöönoton jälkeen rullan vaihtoaika voidaan lyhentää perinteisestä 10-15 minuutista 2-3 minuuttiin, jolloin saavutetaan tehokas 24 tunnin jatkuva toiminta.

Miten koneen turvasuojatoimenpiteet konfiguroidaan?

Koneen turvatoimenpiteiden konfigurointikaavio

1. Ylikuormitussuoja ja vikavaroitus
Rungossa on sisäänrakennettu ylikuormitussuoja, joka yhdessä jännitysanturin kanssa valvoo reaaliajassa. Jos kuorma ylittää asetetun alueen, kone pysähtyy automaattisesti ja laukeaa hälytys.

Ohjauskaappi on varustettu vian merkkivaloilla sekä ääni- ja valohälyttimillä, joiden avulla käyttäjät voivat havaita ja käsitellä poikkeamat välittömästi.

2. Hätäpysäytys ja turvaoven lukitus
Varustettu E-Stop-painikkeilla, jotka sijaitsevat ohjauspaneelin ja koneen rungon avainpaikoissa ja täyttävät IEC 60204-1 -turvallisuusstandardit.

Turvaovet tai suojakannet on varustettu lukituskytkimillä; järjestelmä lopettaa toiminnan automaattisesti, kun ovea ei ole suljettu, mikä estää henkilöitä pääsemästä vahingossa vaarallisille alueille.

3. Pneumaattinen/hydraulinen jarrujärjestelmä
Käyttää pneumaattista jarruventtiiliä nopeaan jarrutukseen sammutuksen tai hätäpysäytyksen aikana, mikä estää rummun inertiapyörimisen aiheuttamat toissijaiset vammat.

4. Huolto Varhainen varoitus ja määräaikaistarkastus

PLC tallentaa kriittisten komponenttien käyttöajan ja lämpötilan ja kehottaa automaattisesti huoltoon, kun esiasetetut kynnysarvot saavutetaan.

Modulaarinen rakenne helpottaa kuluneiden osien nopeaa vaihtoa ja vähentää huoltoseisokkeja.

Usein kysytyt kysymykset (FAQ)
Q1: Mitkä ovat kaapelin maksu- ja vastaanottokoneen ydintoiminnot?

V: Tätä laitetta käytetään kaapelikelojen purkamiseen (maksu) ja takaisinkelaukseen (vastaanotto), mikä saavuttaa erittäin tarkan kireyden hallinnan, automaattisen paikantamisen ja mukautuvuuden erilaisiin kelojen halkaisijoihin. Sitä käytetään laajalti lankojen kertymis-, suulakepuristus-, vaippa- ja panssarointiprosesseissa.

Q2: Minkä tyyppisiin kaapeleihin Pay-Off & Take-Up -kone sopii?
V: Sopii erilaisiin valokuitu-, teho-, viestintä- ja erityisiin teollisuuskaapeleihin; se pystyy käsittelemään suurikokoisia keloja, joiden halkaisija on 0,5–60 mm ja kelojen halkaisijat 800–1700 mm.

Q3: Mitä toimialoja se ensisijaisesti palvelee?
V: Kaapeli-, valokuitu-, muovinjalostus- ja muut erikoiset, ei-standardit koneteollisuus.
Q4: Mitkä ovat laitteen tärkeimmät käyttötavat?

V: Sähkökäyttö, hydraulikäyttö tai pneumaattinen käyttö, joka voidaan valita vaatimusten mukaan.
